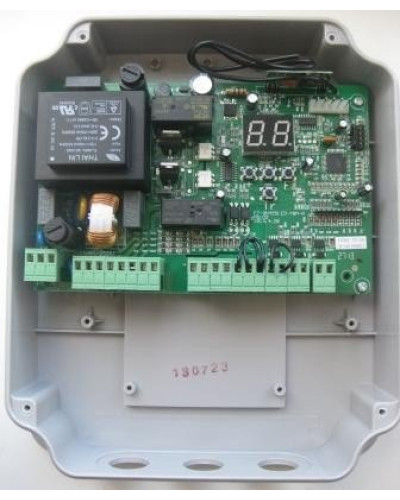

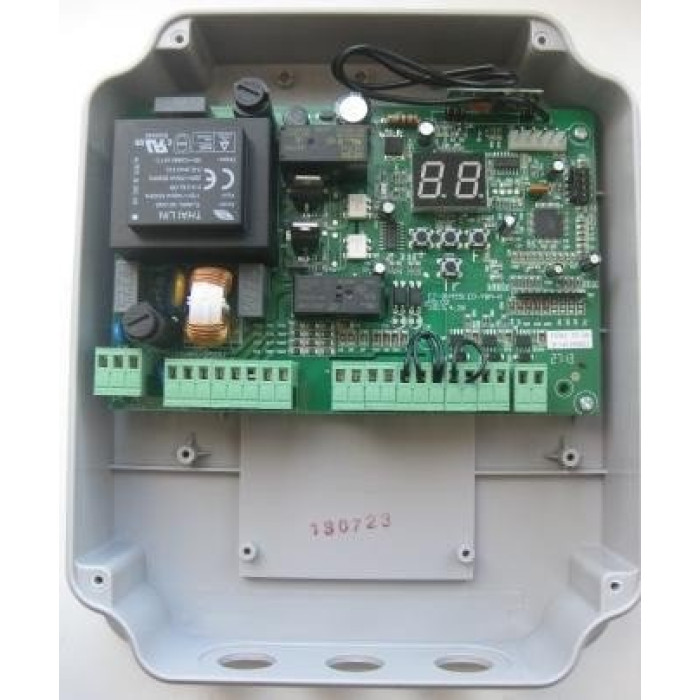

Плата управления PCB-SW для распашных ворот Swing (3000, 5000, ARM)

Опис Плата управления PCB-SW для распашных ворот Swing (3000, 5000, ARM)

DoorHan PCB-SW ― блок управления со встроенным радиоприемником, предназначенный для электроприводов распашных ворот DoorHan SWING и ARM.

• удобная и легкая настройка работы привода;
• легкосъемные подписанные клеммы делают процесс подключения простым, интуитивным и очень быстрым;
• высококонтрастный LCD-дисплей позволяет визуально контролировать все этапы программирования работы привода и получать информацию о количестве записанных пультов ДУ;
• для дистанционного управления приводом в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов ДУ;
• наличие разъемов позволяет подсоединить большое количество дополнительных устройств управления и безопасности;
• поверхность платы покрыта лаком для защиты от влаги.
• Установочный бокс входит в комплект

Инструкция программирования блока управления PCB-SW :

После монтажа приводов на ворота и подключения к источнику питания, во встроенный радиоприемник можно записать  до 60 пультов дистанционного управления DOORHAN.

Для записи дополнительного пульта  необходимо:

1. Нажать и удерживать кнопку «R».

2. Отпустить после того, как на дисплее появятся два нуля «00».

3. Выберите на пульте управления кнопку, которой впоследствии будете управлять работой блока, и нажмите ее два раза. Раздастся короткий звуковой сигнал, что означает успешную запись пульта в память приемника, на дисплее отобразится количество записанных в приемник пультов.
4. Дождитесь автоматического выхода в рабочий режим (10 сек). Для записи нескольких пультов повторите процедуру записи кода для каждого пульта. Таким образом, в память приемника можно записать до 60 пультов.

При переполнении памяти приемника раздастся 3 длинных звуковых сигнала.

При отключении блока управления от сети запрограммированные данные сохраняются в памяти

При наличии рабочего, ранее записанного в память блока упраления пульта, возможно дистанционное программирование дополнительных пультов.

Для этого пункты 1-4 необходимо выполнить в пяти секундном интервале:

• 1. Нажать и удерживать кнопку номер 2 (см. рисунок) запрограммированного пульта.
• 2. Не отпуская нажатую кнопку 2, нажать и удерживать кнопку 1.
• 3. Отпустить зажатые кнопки.
• 4. Нажать запрограммированную кнопку пульта (кнопка которая открывает ворота), приемник войдет в режим программирование пультов.
• 5. На новом пульте управления дважды нажать на кнопку, которой впоследствии будете управлять приводом. Раздастся короткий звуковой сигнал, что означает успешную запись пульта в память приемника.

Примечание:
• Программирование пультов необходимо выполнять в радиусе действия приемника электропривода.
• Номер кнопки можно определить по точкам на корпусе пульта.
