Рейка зубчатая стальная BFT SR 8 мм

Опис Рейка зубчаста сталева BFT SR 8 мм

Рейка зубчатая стальная BFT SR 8 мм

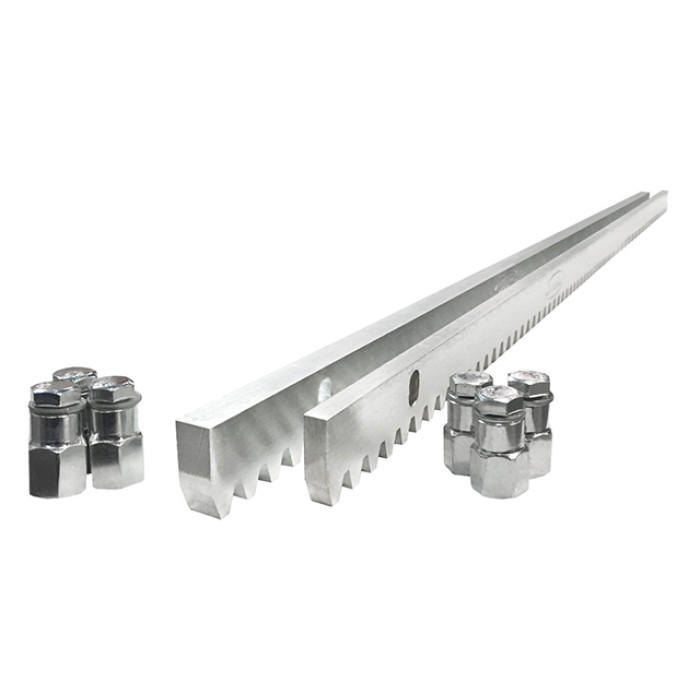

Зубчатая рейка оцинкованная, 30x8 мм предназначена для сцепления полотна откатных ворот с шестерней двигателя. Рейки плотно стыкуются между собой и крепятся на воротах. Благодаря своим мощным зубьям данная рейка выдерживает интенсивное использование и гарантирует долгий срок службы. Кроме этого, рейка обладает антикоррозионным покрытием, что в течении всего срока работы бережёт ее прочность и приятный внешний вид. Зубчатая рейка имеет стандартную длину ― 1005 мм, что позволяет точно определить и выбрать подходящую длину зубчатого полотна для любой ширины вашего проема. Она имеет антикоррозионное покрытие и мощное зубчатое сцепление.

Расчет количества рейки:

• Проем в чистоте 3000-3500 мм ― 4 шт.
• Проем в чистоте 4000-4500 мм ― 5 шт.

Установка зубчатой рейки BFT 8 мм

Привариваемая стальная рейка

1. Установить три резьбовых защелки на рейке, расположив их сверху паза. Тогда люфт паза позволяет выполнять любую регулировку.
2. Вручную установить створку ворот в закрытое положение.
3. Уложить первый отрезок рейки горизонтально на шестерне и приварить защелку к воротам
4. Вручную передвинуть ворота, проверить, чтобы рейка оставалась на шестерне, приварить вторую и третью защелки.
5. Совместить вторую часть рейки с предыдущей с помощью отрезка рейки  для синхронизации обеих элементов.
6. Вручную передвинуть ворота и приварить три резьбовые защелки; продолжать до полного охвата ворот.

Привинчиваемая зубчатая рейка

1. Вручную переведите створку в закрытое положение.
2. Положите первую часть рейки на шестерню и установите втулку между рейкой и воротами так, чтобы они совпадали с верхней частью паза.
3. Пометьте точку сверления на воротах. Просверлите отверстие ∅ 6,5 мм. и нарежьте резьбу с помощью метчика M8. Закрутите болт.
4. ручную передвиньте створ- ку, контролируя, чтобы рейка оставалась на шестерне, и повторите операцию 3.
5. Присоедините еще один реечный элемент вплотную к предыдущему, используя часть рейки, соотнесите зубья этих двух элементов.
6. Передвиньте ворота вручную и выполните все операции так же, как и для первого элемента. Повторить до тех пор, пока ворота полностью не перекроются.

Внимание!!! Цены, комплектация, размеры и цветовая гамма могут отличаться, для уточнения необходимо связаться с менеджером для подбора и просчета нужной Вам индивидуальной конструкции по телефону +38 067 866-33-33
